Primer sistema de perfilado de temperatura durante el proceso para el recubrimiento al vacío de paneles fotovoltaicos CIGS

Cambridge, Reino Unido - Datapaq ofrece una solución de perfilado de temperatura especial para la fabricación de paneles fotovoltaicos de seleniuro de cobre, indio y galio (CIGS). La nueva incorporación a la probada gama SolarPaq de Datapaq es la primera solución en línea para este proceso de recubrimiento al vacío que hasta ahora ha sido muy difícil y costoso de medir. Mediante una tecnología de protección térmica totalmente nueva, el sistema SolarPaq toma mediciones del sustrato de vidrio a medida que pasa a través de múltiples cámaras en el proceso de recubrimiento. La barrera de protección térmica presenta una serie de superficies reflectantes y un disipador de calor central; esta combinación asegura unas prestaciones constantes de forma continua en aplicaciones al vacío, al tiempo que elimina la posibilidad de de que se liberen gases durante el proceso.

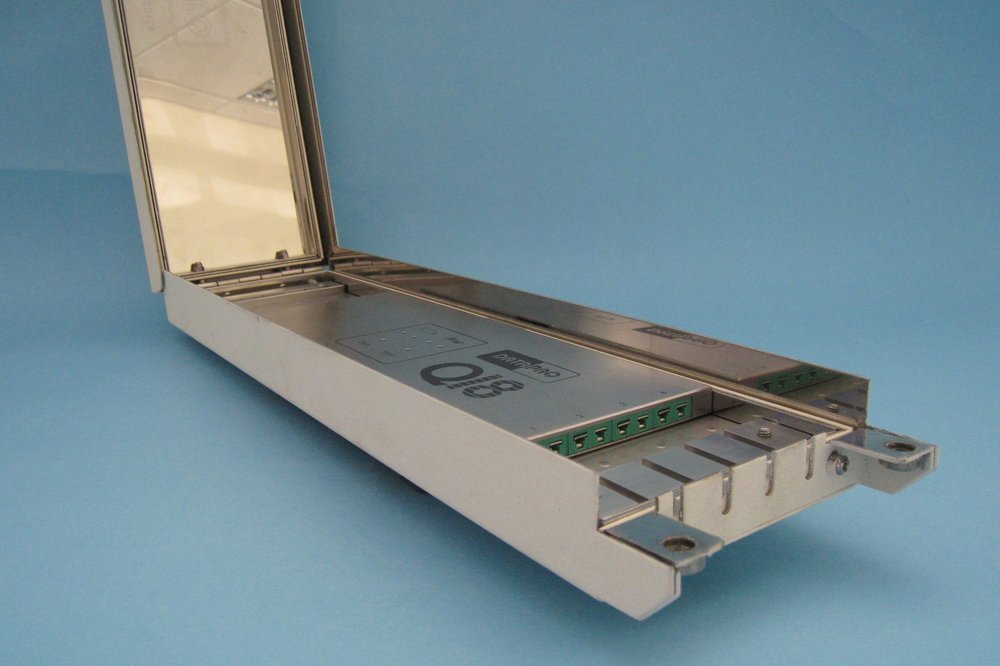

Figura: La tecnología innovadora de medición de la temperatura ayuda a establecer de forma rápida y sencilla los procesos fotovoltaicos

Con 35 mm de altura y 105 mm de ancho, la barrera puede colocarse en una pequeña cavidad dentro de la portadora del vidrio, lo que permite llevar a cabo la ejecución del perfilado sin interrumpir el flujo normal de producción. En el interior está un registrador de datos (data logger) robusto, con gestión inteligente de la batería y la memoria, para un máximo de 32.000 lecturas por canal. Junto al registrador, cuatro termopares con aislamiento mineral miden directamente con precisión la temperatura de la superficie del vidrio - incluso en estado de plasma. El software adjunto Insight Solar está diseñado para la industria fotovoltaica y contiene una serie de funciones de análisis específicas del proceso. Dispone de asistentes informáticos (wizards) para guiar a los usuarios paso a paso mediante la visualización y análisis completo de los datos. Esta manera cómoda de obtener rápidamente datos precisos ahorra tiempo y dinero cuando se establece o se ajusta con precisión la producción.

El sistema CIGS es uno de los tres sistemas de perfilado térmico de una familia diseñada específicamente por Datapaq para aplicaciones de recubrimiento a alta temperatura y con alto vacío, con alturas que varían entre 18 y 35 mm y registradores de datos de cuatro y seis canales.
