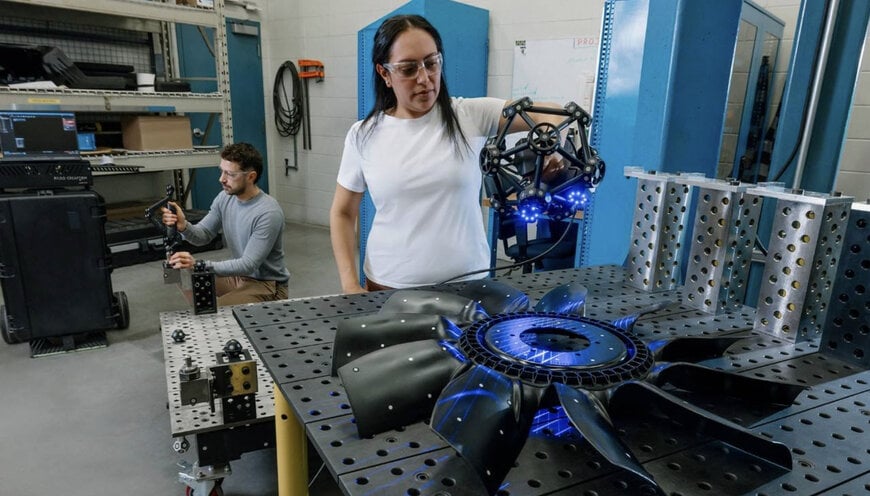

Escáner de Metrología Óptica para Inspección de Producción

Garantizar un riguroso control de calidad en flujos de trabajo de fabricación a gran escala requiere sistemas de metrología capaces de gestionar geometrías complejas y entornos variables en el taller sin comprometer la precisión de medición. Para abordar este desafío de inspección operativa, Faro Creaform, una unidad de negocio de AMETEK, Inc., ha lanzado el MetraSCAN BLACK2, un escáner 3D óptico de próxima generación diseñado para ofrecer verificación dimensional de alta precisión directamente en el piso de producción.

Contexto de Ingeniería
En la fabricación y el ensamblaje industrial, los equipos de garantía de calidad se enfrentan a una presión constante para inspeccionar componentes grandes de forma rápida y precisa. Las máquinas de medición por coordenadas fijas tradicionales suelen estar limitadas por el tamaño de la pieza de trabajo y carecen de la flexibilidad requerida para entornos dinámicos de taller sujetos a fluctuaciones térmicas y vibración ambiental. Además, las herramientas separadas para escaneo sin contacto y palpado táctil crean flujos de trabajo fragmentados, lo que aumenta los tiempos de configuración y prolonga las aprobaciones de calidad. Los ingenieros requieren arquitecturas de metrología versátiles y portátiles que unifiquen múltiples modalidades de medición manteniendo rigurosos estándares de calibración en entornos de producción activos.

Explicación Técnica
El MetraSCAN BLACK2 utiliza una arquitectura 3 en 1 que integra seguimiento óptico C-Track, escaneo independiente y palpado táctil asistido por HandyPROBE en un sistema de metrología unificado. El hardware cuenta con 46 líneas láser azules capaces de generar hasta 2,8 millones de mediciones por segundo, alcanzando una tasa de adquisición de datos aproximadamente un 56 por ciento más rápida que su predecesor. A través de su Volumen Flexible C-Track ampliado que alcanza los 46,7 metros cúbicos —tres veces mayor que las generaciones anteriores—, el sistema permite a los operadores inspeccionar componentes de gran tamaño con menos pasos de reposicionamiento. Operativamente, el escáner se basa en una función de obturador automatizado, conectividad de un solo cable y herramientas integradas de asistencia de configuración para optimizar la transmisión de datos y el manejo del dispositivo. La precisión metrológica se valida mediante pruebas de aceptación basadas en las normas ISO 10360 y VDI/VDE 2634 Parte 3 en laboratorios de calibración acreditados ISO/IEC 17025.

Relevancia del Producto
Al consolidar el seguimiento, el escaneo y el palpado en una sola plataforma, el MetraSCAN BLACK2 elimina la necesidad de múltiples configuraciones de medición discretas. Esta integración mejora la productividad para los equipos de control y garantía de calidad al permitir flujos de trabajo simultáneos de escaneo y palpado en piezas de dimensiones variables. "El MetraSCAN BLACK2 fue desarrollado para ofrecer a los fabricantes una solución de inspección más adaptable sin comprometer la precisión certificada", declaró Olivier Plamondon, Gerente de Producto Técnico en Faro Creaform. La mejor portabilidad y la alta densidad de datos del sistema reducen los tiempos de los ciclos de inspección, permitiendo a los fabricantes detectar desviaciones dimensionales temprano en el ciclo de producción y minimizar las tasas de desecho.

Aplicaciones del Mundo Real
El escáner óptico se implementa en entornos de fabricación que requieren una verificación dimensional rigurosa, incluyendo plantas de ensamblaje automotriz, instalaciones de fabricación de componentes aeroespaciales y talleres de maquinaria pesada. En el modo C-Track, los operadores realizan inspecciones de alto rendimiento en piezas estructurales grandes, mientras que el modo de escaneo independiente facilita mediciones rápidas y ágiles en espacios confinados interiores o exteriores. El flujo de trabajo unificado permite a los ingenieros de calidad realizar una transición fluida entre el escaneo de superficies sin contacto y el palpado de puntos discretos en características geométricas complejos, garantizando una documentación de calidad integral en diversas aplicaciones industriales.

Contexto Adicional
Esta sección detalla especificaciones técnicas y evaluaciones comparativas competitivas no incluidas en el anuncio original del producto.

Basándose en el legado de las series MetraSCAN BLACK+ y BLACK+ Elite, el BLACK2 introduce verdaderas capacidades de escaneo independiente que eliminan las limitaciones anteriores de los límites de seguimiento para tareas específicas de control puntual. En el mercado de metrología óptica portátil, las soluciones competidoras son ofrecidas por fabricantes como Hexagon Manufacturing Intelligence y Nikon Metrology. Si bien los brazos de medición articulados tradicionales ofrecen una alta precisión de medición de puntos, están limitados por restricciones de alcance mecánico y requieren un reposicionamiento físico alrededor de piezas de trabajo grandes. Los sistemas de seguimiento óptico como el MetraSCAN BLACK2 proporcionan un volumen de medición dinámico más grande y libertad de movimiento, aunque dependen de mantener una línea de visión sin obstrucciones entre el rastreador óptico y la sonda de escaneo portátil. El cumplimiento de las normas ISO 10360 garantiza que los datos de incertidumbre de medición sigan siendo directamente comparables entre diferentes clases de equipos de metrología industrial.

Editado por Maria Brueva, editora de Induportals – adaptado por IA.
