Resistencias shunt de alta potencia para detección de corriente
ROHM presenta la serie UCR10C, resistencias shunt de metal sinterizado de tamaño 2012 diseñadas para aplicaciones de automoción e industria que requieren alta potencia y precisión.
www.rohm.com
Contexto tecnológico y aplicaciones
La detección precisa de corriente es un elemento clave en sistemas de automoción, equipos industriales y electrónica de consumo, donde el aumento de la densidad de potencia y las exigencias de fiabilidad imponen requisitos cada vez más estrictos a los componentes pasivos. En este entorno, las resistencias shunt deben gestionar mayores niveles de potencia sin comprometer la estabilidad térmica ni la precisión de medida.
Para responder a estas necesidades, ROHM ha desarrollado la serie UCR10C, orientada a aplicaciones de detección de corriente en las que se requiere combinar miniaturización, alta potencia nominal y fiabilidad a largo plazo.
Diseño y características técnicas

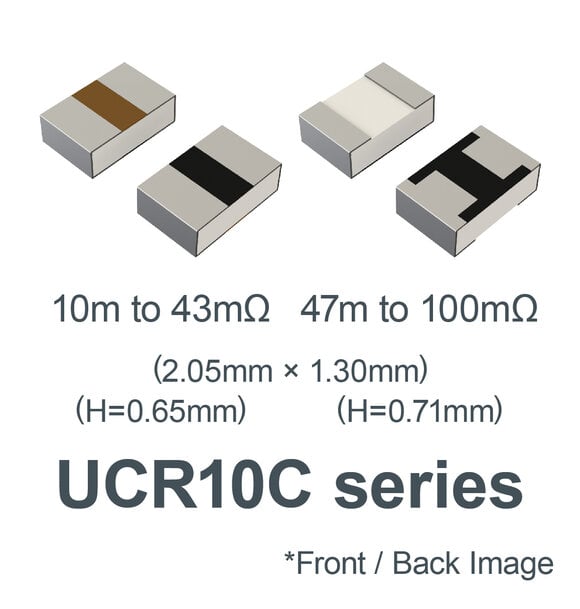

La serie UCR10C se basa en un elemento resistivo metálico a base de cobre, formado por sinterización sobre un sustrato de aluminio. Esta estructura optimiza la disipación del calor y permite alcanzar potencias nominales de 1,0 W y 1,25 W en un encapsulado de tamaño 2012, lo que representa aproximadamente el doble de la potencia de productos equivalentes de película gruesa o de placa metálica.
Gracias a esta capacidad, los nuevos shunts pueden sustituir componentes de mayor tamaño o con terminales anchos, contribuyendo a la reducción del número de componentes y a la miniaturización de los diseños electrónicos.
Precisión de medida y estabilidad térmica
El uso de un elemento resistivo metálico permite a la serie UCR10C ofrecer un bajo coeficiente de temperatura de la resistencia (TCR), comprendido entre 0 y +60 ppm/°C. Este valor reduce los errores de medida asociados a variaciones térmicas y favorece una detección de corriente de alta precisión, incluso en condiciones de funcionamiento exigentes.
En términos de fiabilidad, la serie alcanza el mismo nivel de durabilidad que las resistencias de placa metálica en ensayos de ciclos térmicos, superando pruebas de -55 °C a +155 °C durante 1.000 ciclos. Esto garantiza la integridad de las uniones y un funcionamiento estable a largo plazo en aplicaciones sometidas a fluctuaciones extremas de temperatura, como las del sector de automoción.
Cumplimiento ambiental y disponibilidad
Las resistencias shunt UCR10C no contienen plomo, ni siquiera en las áreas exentas de la directiva RoHS, lo que contribuye a reducir el impacto ambiental de los productos electrónicos en los que se integran.
Los nuevos dispositivos están disponibles para su compra en línea a través de distribuidores electrónicos internacionales, facilitando su adopción en proyectos de desarrollo y producción.
Ampliación de la gama
Como parte de su hoja de ruta, ROHM ha iniciado el desarrollo de la serie UCR18C, una resistencia shunt de metal sinterizado en tamaño 3216 con potencia nominal de 2 W. Esta ampliación refuerza una gama orientada a aplicaciones que demandan simultáneamente alta potencia, alta precisión y elevada fiabilidad en la detección de corriente.
Ámbitos de aplicación
La serie UCR10C está destinada a aplicaciones de detección de corriente en automoción, equipos industriales y electrónica de consumo, donde la combinación de potencia nominal elevada, estabilidad térmica y precisión resulta crítica para el control y la protección de sistemas electrónicos.
