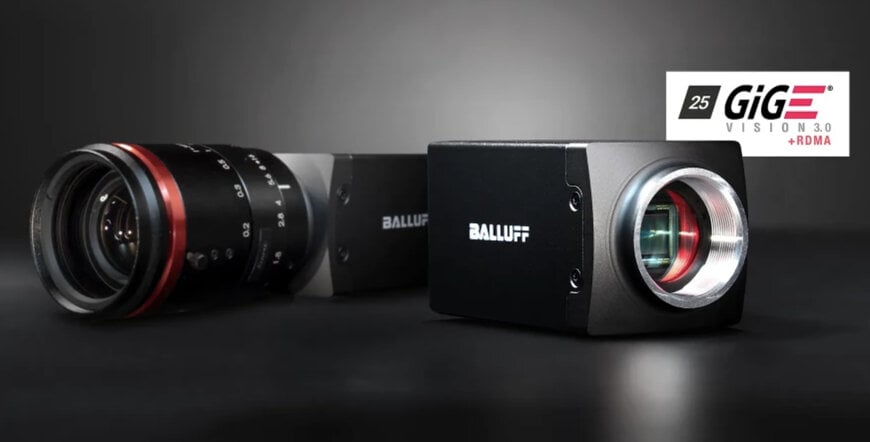

Cámara industrial compacta 25GigE con transferencia de datos RDMA

En la automatización industrial, la logística, el envasado, la producción farmacéutica, la metrología y la fabricación de semiconductores, las exigencias en velocidad de imagen, disponibilidad de datos e integración de sistemas siguen aumentando. La nueva familia de cámaras industriales de Balluff responde a estos requisitos con una cámara 25GigE compacta para visión artificial que combina alta resolución, altas frecuencias de imagen y una transmisión de datos altamente eficiente.

Las cámaras alcanzan velocidades superiores a 100 imágenes por segundo con una resolución de 24,6 megapíxeles, con un consumo máximo de solo 12 W a una tensión de alimentación de 12 V. La superficie frontal mide apenas 40 × 40 mm, lo que permite su instalación incluso en entornos de máquina con espacio limitado.

Acceso directo a memoria mediante RDMA y GigE Vision 3.0
Una de las características tecnológicas clave es la integración de la tecnología RDMA para la transferencia directa de datos a la memoria del sistema anfitrión. Esto reduce de forma significativa la carga de la CPU y minimiza la latencia en la transmisión de imágenes. La implementación se basa en el protocolo RoCEv2 conforme al nuevo estándar GigE Vision 3.0.

La transmisión de datos está diseñada para fibra óptica mediante transceptores SFP28, lo que permite grandes distancias de transmisión con un ancho de banda elevado. Además, se dispone de una variante con conexión de cobre basada en 10GigE. La compatibilidad total con GigE Vision 3.0 permite una integración sencilla en sistemas de visión artificial existentes.




Diversidad de sensores y conectividad flexible del sistema
En el lanzamiento en serie están disponibles alrededor de 20 variantes de sensores, incluidas versiones monocromas, en color y UV, con resoluciones de 5,1 a 24,6 megapíxeles. Se emplean sensores CMOS modernos de la generación Pregius S en distintas relaciones de aspecto, incluidas las especiales 4:1 y 3:1 para aplicaciones industriales específicas.

Para la conexión de componentes externos como encóders, lentes líquidas o controladores de flash, las cámaras disponen de entradas y salidas digitales, dos interfaces GPIO, RS232 y una entrada configurable por software para 5 o 24 VDC, señales TTL o PLC. El diseño modular permite además adaptaciones específicas del cliente, como rangos de temperatura ampliados, filtros especiales, versiones de firmware definidas o producción en condiciones de sala limpia.




Diferenciación por ancho de banda, eficiencia y diseño compacto
En el entorno competitivo de las cámaras industriales de alto rendimiento, la solución se diferencia por la combinación de ancho de banda 25GigE, transferencia directa basada en RDMA, bajo consumo energético y un diseño excepcionalmente compacto. La combinación de altas velocidades de datos con baja carga de CPU favorece un procesamiento de imágenes estable en tiempo real, incluso a altas resoluciones y en funcionamiento continuo.
